Optymalizacja bezpieczeństwa i wydajności doków załadunkowych: nauka o kątach rozsyłu oświetlenia LED

Optymalizacja bezpieczeństwa i wydajności doków załadunkowych: nauka o kątach rozsyłu światła LED

Autor: Kevin Rao, 26 listopada 2025 r

W oświetleniu przemysłowym projekt oświetlenia doków załadunkowych ma bezpośredni wpływ na wydajność operacyjną i bezpieczeństwo personelu. Według danych Agencji Bezpieczeństwa i Higieny Pracy (OSHA) nieodpowiednie oświetlenie jest przyczyną blisko 30% wypadków przy pracy w obiektach logistycznych. Wybór odpowiednich świateł LED do doków załadunkowych to coś więcej niż tylko instalacja opraw-zależy to w dużej mierze od precyzyjnej kontroli kątów świecenia – pozornie prostego parametru, który w decydujący sposób wpływa na widoczność, bezpieczeństwo i zużycie energii.

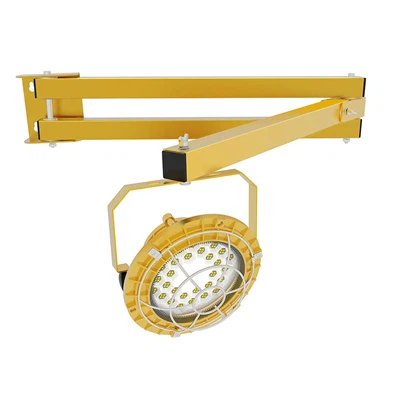

Analiza techniczna kątów wiązki: podstawy optyczne i systemy parametrów

Kąt wiązki definiuje się jako kąt utworzony, gdy natężenie światła wynosi 50% natężenia światła centralnego. W inżynierii optycznej parametr ten spełnia rygorystyczne standardy pomiarowe ustanowione przez Międzynarodową Komisję ds. Oświetlenia (CIE). W przypadku oświetlenia LED doków załadunkowych wybór kąta świecenia zasadniczo odzwierciedla przestrzenną kontrolę rozkładu strumienia świetlnego.

Z technicznego punktu widzenia charakterystyka wiązki opraw LED zależy od trzech kluczowych parametrów:

Kąt wiązki: Określa rozproszenie światła

Krzywa fotometryczna: Opisuje rozkład intensywności światła w przestrzeni

Połowa-szczytowego kąta wiązki: Określa granicę, w której intensywność spada do 50% wartości środkowej

Nowoczesne systemy oświetlenia doków LED wykorzystują wtórne konstrukcje optyczne, wykorzystujące precyzyjną dystrybucję światła przez soczewki i reflektory w celu uzyskania określonych wzorów wiązki. Wąskie wiązki (10 stopni -30 stopni ) wykorzystują soczewki-z głęboką wnęką, aby silnie skoncentrować światło, natomiast szerokie wiązki (70 stopni–120 stopni) wykorzystują soczewki lub dyfuzory o płytkiej powierzchni, aby zapewnić równomierne rozpraszanie światła.

Warto zauważyć, że istnieje wyraźna zależność geometryczna pomiędzy wysokością montażu oprawy a kątem rozsyłu światła. Zgodnie ze wzorem na obliczenie natężenia oświetlenia E=(I × cos³θ) / h², gdzie h to wysokość montażu, a θ to kąt padania, zwiększenie wysokości montażu wymaga odpowiedniej regulacji kąta wiązki, aby utrzymać poziom oświetlenia na płaszczyźnie roboczej w warunkach równoważnego strumienia świetlnego.

Strategie optymalizacji kątów wiązki w różnych scenariuszach zastosowań

1. Drzwi dokowe i oświetlenie wnętrza przyczepy
Oświetlenie wnętrza przyczepy stawia najwyższe wymagania wizualne podczas operacji załadunku. Badania wskazują, że 45% błędów ładowania ma bezpośredni związek z błędami wizualnymi spowodowanymi niewystarczającym oświetleniem. Zalecane są średnie kąty rozsyłu światła wynoszące 30–60 stopni, ponieważ ten zakres pozwala zachować odpowiednią głębokość oświetlenia, zapewniając jednocześnie odpowiednie pokrycie boczne. Podczas wdrażania rozważ:

Umieszczenie opraw w odległości 2-3 metrów od wejść do przyczepy

Utrzymywanie standardów oświetlenia minimum 250 luksów wewnątrz naczep

Unikanie kątów instalacji, które kierują światło na pole widzenia kierowcy

2. Ogólne obszary doków i chodniki dla pieszych
Zgodnie ze standardami oświetlenia przemysłowego ANSI/IES RP-7, główne arterie w dokach wymagają średniego natężenia oświetlenia na poziomie 150–200 luksów. Szerokie kąty świecenia wynoszące 60–90 stopni sprawdzają się wyjątkowo w tych obszarach, ponieważ:

Zapewnij zrównoważone współczynniki natężenia oświetlenia w pionie-do-poziomu (zalecane 0,5–0,7)

Skróć czas adaptacji wizualnej dla operatorów sprzętu

Minimalizuj zagrożenia bezpieczeństwa spowodowane przez cienie

3. Wysokie-oświetlenie zatoki i obszaru specjalnego
W przypadku opraw montowanych na wysokości powyżej 8 metrów zalecane są wąskie kąty rozsyłu światła wynoszące 30-50 stopni. Analiza oprogramowania do symulacji optycznej pokazuje, że przy wysokości montażu wynoszącej 12 metrów kąt świecenia wynoszący 40 stopni zapewnia optymalną równomierność oświetlenia (powyżej 0,6) na powierzchniach roboczych, skutecznie kontrolując jednocześnie olśnienie (UGR<22).

Analiza porównawcza wydajności kąta wiązki

Uwaga: Jednolitość Uo=Minimalne natężenie oświetlenia/średnie natężenie oświetlenia, dane odnoszące się do standardów oświetleniowych IESNA

Kluczowe kwestie dotyczące wdrożenia inżynieryjnego

Wysokość sufitu i rozkład fotometryczny oprawy
Istnieje wyraźna korelacja pomiędzy wysokością montażu a dopasowaniem kąta rozsyłu światła. Wzory empiryczne wskazują optymalny kąt świecenia ≈ 2×arctan(R/h), gdzie R to promień oświetlenia, a h to wysokość montażu. Na przykład pokrycie obszaru o średnicy 8 metrów i wysokości 6 metrów teoretycznie wymaga kąta świecenia około 67 stopni.

Charakterystyka światła otoczenia i odbicia
W nowoczesnych magazynach często stosuje się materiały podłogowe o wysokim-odblasku (współczynnik odbicia betonu 20-40%, posadzki epoksydowe 40-60%), co znacząco wpływa na rzeczywiste efekty świetlne. Szerokie kąty świecenia mogą powodować niewystarczające natężenie oświetlenia w środowiskach o niskim współczynniku odbicia, potencjalnie powodując nieprzyjemne odblaski w środowiskach o wysokim współczynniku odbicia.

Układ opraw i nakładanie się światła
Aby zapewnić standardową równomierność oświetlenia, rozstaw opraw nie powinien przekraczać 1,5 wysokości montażu. Symulacje oświetlenia przy użyciu profesjonalnego oprogramowania typu Dialux pokazują, że odpowiednie nakładanie się wiązek (15%-30%) skutecznie eliminuje obszary zacienione i poprawia komfort widzenia.

Typowe błędy projektowe i rozwiązania

Błąd 1:-Nadawanie priorytetu szerokim kątom świecenia
W magazynach o małej wysokości sufitu (<5 meters), using beam angles above 90° causes:

Nadmierna jasność sufitu powodująca nieprzyjemne odblaski

Niewystarczające rzeczywiste natężenie oświetlenia na płaszczyznach roboczych

Marnowanie energii w-obszarach innych niż miejsce pracy

Rozwiązanie: Wdrożenie technologii asymetrycznego rozsyłu światła, precyzyjnie kierując światło na obszary robocze, jednocześnie kontrolując strumień świetlny w górę.

Błąd 2: Zaniedbanie wymagań dotyczących zadań wizualnych
Różne obszary pracy mają różne wymagania dotyczące jakości oświetlenia. Strefy precyzyjnej pracy (takie jak czytanie etykiet) wymagają wyższego natężenia oświetlenia w pionie i oddawania barw, podczas gdy w obszarach przejść priorytetem jest równomierność oświetlenia.

Rozwiązanie: Wdrożenie warstwowych strategii oświetlenia, łączących oświetlenie akcentujące z oświetleniem ogólnym, aby zoptymalizować ogólne środowisko wizualne.

Trendy technologiczne i innowacyjne rozwiązania

Nowoczesna technologia oświetlenia doków LED ewoluuje w kierunku inteligentnych i adaptacyjnych rozwiązań. Ostatnie badania pokazują, że systemy LED z możliwością regulacji kąta świecenia mogą osiągnąć dodatkowe 15-20% oszczędności energii. Systemy te osiągają to poprzez:

Zintegrowane układy mikrosoczewek do elektronicznej regulacji kąta wiązki

Adaptacyjne sterowanie oświetleniem w oparciu o dane z czujników

Technologia cyfrowego bliźniaka do wstępnej{{0}weryfikacji schematu oświetlenia

Często zadawane pytania (FAQ)

P1: Jaki jest optymalny kąt rozsyłu światła w przypadku-mocowanych wysoko świateł dokowych?
A1: W przypadku opraw montowanych w odległości 10-15 metrów zalecane są wąskie kąty rozsyłu światła od 30 do 45 stopni. Zapewnia to maksymalną wydajność świetlną rzucaną na płaszczyznę roboczą, jednocześnie zmniejszając utratę światła w górę. Konkretne wybory należy zweryfikować za pomocą oprogramowania do obliczania natężenia oświetlenia.

P2: Czy warto inwestować w regulowane kąty świecenia?
A2: W często zmieniających się układach lub środowiskach-o wielu celach oprawy z regulowanym kątem rozsyłu światła oferują znaczne korzyści. Badania wskazują, że systemy te mogą obniżyć koszty rekonfiguracji o 30% w dynamicznych ustawieniach logistyki.

P3: Jak ilościowo ocenić skuteczność kontroli olśnienia?
A3: Do oceny ilościowej zaleca się ujednoliconą ocenę olśnienia (UGR). W środowiskach przemysłowych należy utrzymywać UGR poniżej 22, osiągając to poprzez odpowiedni dobór kąta świecenia, umiejscowienie instalacji i-akcesoria przeciwodblaskowe.

P4: W jaki sposób kąty wiązki wpływają na efektywność energetyczną systemu?
Odpowiedź 4: Chociaż kąty rozsyłu światła nie wpływają bezpośrednio na moc oprawy, optymalizacja wydajności dystrybucji światła może zmniejszyć liczbę opraw potrzebnych do osiągnięcia równoważnego natężenia oświetlenia. Rzeczywiste przypadki inżynieryjne pokazują, że precyzyjna konstrukcja belki może pozwolić na osiągnięcie 20-30% oszczędności energii.

P5: Czy możliwe są hybrydowe rozwiązania kąta rozsyłu światła?
A5: Zastosowania o różnym kącie rozsyłu światła reprezentują najlepsze praktyki w złożonych-dokach załadunkowych o dużej skali. Na przykład zastosowanie belek pod kątem 60 stopni na głównych arteriach komunikacyjnych i belek 40 stopni w punktach załadunku pozwala osiągnąć optymalną równowagę pomiędzy efektywnością energetyczną a komfortem wizualnym.

Wniosek

Naukowy dobór kąta rozsyłu światła stanowi podstawowy aspekt techniczny projektowania oświetlenia LED doków załadunkowych. Tylko dzięki głębokiemu zrozumieniu zasad optycznych w połączeniu z konkretnymi wymaganiami aplikacji możemy stworzyć bezpieczne, wydajne i-energooszczędne nowoczesne środowiska oświetlenia doków załadunkowych. W miarę rozwoju technologii LED i inteligentnych systemów sterowania precyzyjne, adaptacyjne rozwiązania oświetleniowe staną się standardami branżowymi, zapewniając kompleksową kontrolę wizualną operacji logistycznych.

Referencje:

IESNA. (2020).Podręcznik oświetlenia: odniesienia i zastosowanie. 11edycja.

CIE. (2018).CIE 218: Mapa drogowa badań nad oświetleniem.

ŁANIA. (2021).Zaawansowane wytyczne dotyczące oświetlenia. Departament Energii USA.

OSHA. (2022).Standardy oświetlenia przemysłowego. OSHA 3124-12R.
