Jaka moc oświetlenia stadionowego LED jest najbardziej odpowiednia?

Jaka moc oświetlenia stadionowego LEDjest najbardziej odpowiedni?

Wstęp

Ewolucja oświetlenia obiektów sportowych została głęboko ukształtowana przez technologię LED (Light Emitting Diode). NowoczesnyOświetlenie stadionowe LEDreprezentują zmianę paradygmatu, oferując doskonałą efektywność energetyczną, kontrolę optyczną, trwałość i elastyczność projektowania w porównaniu z tradycyjnymi systemami oświetleniowymi, takimi jak metalohalogenkowe. Ten artykuł zawiera szczegółowe techniczne omówienie podstawowych zasad inżynierii, wskaźników wydajności i innowacyjnych projektów, które definiują obecną generację-wysokich wydajnościOświetlenie stadionowe LED rozwiązań, czerpiąc wiedzę z najnowszych opatentowanych osiągnięć. Zgodnie z zasadą EEAT (doświadczenie, wiedza specjalistyczna, autorytatywność, wiarygodność) ta analiza integruje praktyczne dane inżynieryjne, odniesienia do standardów branżowych i oparte na dowodach-oceny kluczowych technologii, takich jak systemy zarządzania ciepłem, optyka ograniczająca olśnienie i modułowe architektury instalacyjne.

Jakie są zaawansowane strategie zarządzania ciepłem w nowoczesnych lampach stadionowych LED?

Efektywne odprowadzanie ciepła jest najważniejszym czynnikiem decydującym o wydajności, skuteczności świetlnej i żywotności oprawyOświetlenie stadionowe LED. Nadmierna temperatura złącza przyspiesza utratę wartości strumienia świetlnego i może prowadzić do katastrofalnej awarii. Współczesne projekty wykraczają poza proste radiatory z wytłaczanego aluminium i uwzględniają wyrafinowane, wielo-aspektowe ścieżki termiczne.

Najnowsze patenty, takie jak CN 221483554 U i CN 223049977 U, podkreślają dwie podstawowe strategie. Pierwszy zatrudniaSpawany radiator z czystego aluminium. Metoda ta tworzy monolityczną strukturę o wysokiej przewodności cieplnej (około. 229 W/m·K), niskiej wadze i zoptymalizowanej geometrii żeber w celu zwiększenia naturalnej konwekcji. Druga strategia, przedstawiona na przykładzie patentu CN 223049977 U, polega nafizyczna separacja źródeł ciepła. Izolując-wysokotemperaturowy moduł LED od zasilacza, każdy element można chłodzić wydajniej, zapobiegając nasycaniu termicznemu i upraszczając konserwację.

Bardziej radykalne podejście opisano szczegółowo w patencie CN 117810351 A, który proponuje:Architektura z bezpośrednim-podłączeniem (oddzielona termicznie i elektrycznie).. Konstrukcja ta eliminuje tradycyjne warstwy izolacyjne i materiały łączące ciepło, takie jak smar. Zamiast tego podkładka termiczna chipa LED jest lutowana bezpośrednio przez przelotkę na elastycznej płytce drukowanej do radiatora lub dedykowanego mostka termicznego (np. miedzianej wtyczki lub warstwy platerowanej). To drastycznie skraca ścieżkę termiczną, zmniejsza opór cieplny i zmniejsza ryzyko degradacji TIM w czasie.

Tabela 1: Analiza porównawcza technologii zarządzania ciepłem oświetlenia stadionowego LED

W jaki sposób systemy optyczne zapewniają profesjonalną-klasę oświetlenia i kontrolę odblasków?

Konstrukcja optycznaOświetlenie stadionowe LEDmuszą spełniać rygorystyczne standardy zawodowe dotyczące poziomego i pionowego natężenia oświetlenia, równomierności i, co najważniejsze, kontroli olśnienia. Niekontrolowane odblaski (mierzone jako ujednolicony współczynnik olśnienia - UGR) pogarszają wyniki sportowców i wrażenia widzów.

Zaawansowane systemy wykorzystują warstwowe podejście optyczne. Jak widać w patencie CN 221483554 U, typowy-moduł wysokiej klasy integrujegłówna soczewka silikonowado precyzyjnego wstępnego kształtowania belki, aodbłyśnik wtórny(często klosz odblaskowy z PC, próżniowo pokryty-aluminium), aby zoptymalizować dystrybucję światła i wydajność, i wreszciededykowana osłona przeciwodblaskowa lub wizjer. Ta wielostopniowa-kontrola pozwala na ostre-odcięcie kątów, minimalizując rozproszenie światła i kierując oświetlenie precyzyjnie na pole gry.

Ponadto nowoczesne oprawy przeznaczone są domodułowość i możliwość adaptacji. Ten sam moduł optyczny można wyposażyć w różne dodatkowe elementy optyczne lub osłony, aby spełnić wymagania różnych dyscyplin sportowych-od szerokiego, jednolitego zasięgu wymaganego w przypadku piłki nożnej po określone natężenie oświetlenia pionowego wymagane w przypadku transmisji telewizyjnych w tenisie lub koszykówce. Integracjaregulowane systemy mocowania ze skalibrowanymi skalamiumożliwia precyzyjne-dostrojenie celowania w celu osiągnięcia optymalnych parametrów fotometrycznych zgodnie ze standardami IESNA (Illuminating Engineering Society of North America) lub EN (norma europejska).

Tabela 2: Kluczowe parametry fotometryczne profesjonalnego oświetlenia sportowego (przykłady)

Jakie są najważniejsze kwestie dotyczące instalacji, trwałości i inteligentnych funkcji?

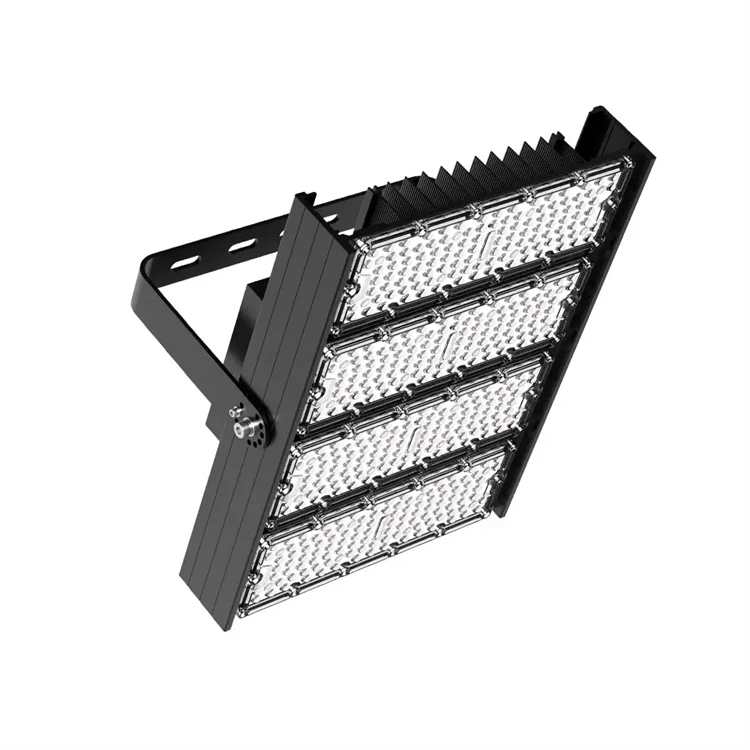

Wykonaniewysokowydajne-oprawy oświetlenia stadionowego LEDmożna osiągnąć jedynie poprzez solidną instalację i-długoterminową trwałość. Patenty ujawniają skupienie się nawszechstronne systemy montażu. Projekty często oferują podwójne opcje: aRegulowany wspornik w kształcie-Udo montażu na słupie stałym z możliwością regulacji w zakresie 360 ​​stopni w poziomie i precyzyjną regulacją w pionie, oraz apodstawa obrotowa (jarzmo)do montażu na ścianie lub w narożniku. Ta elastyczność gwarantuje, że tę samą oprawę można zastosować w różnych miejscach, od samodzielnych słupów terenowych po instalacje montowane na baldachimie-w obiektach zamkniętych.

Trwałość jest rozwiązywana poprzezstopień ochrony (IP65 lub wyższy)odporna na kurz i strumienie wody,materiały-odporne na korozję(np. aluminium-malowane proszkowo, okucia ze stali nierdzewnej) orazsolidna konstrukcja termicznaco zapewnia stabilną pracę w szerokim zakresie temperatur otoczenia (często zdarza się, że od -40 stopni do +50 stopni). Oddzieleniesterownik (zasilacz)z modułu LED, jak podkreślono w wielu patentach, nie tylko wspomaga chłodzenie, ale także upraszcza konserwację-uszkodzony sterownik można wymienić bez demontażu całego zespołu optycznego.

Przyszłość leży wpołączone i inteligentne systemy. NowoczesnyOświetlenie stadionowe LED systemów jest coraz więcejDALI (cyfrowy adresowalny interfejs oświetleniowy)Lubbezprzewodowo, umożliwiając scentralizowane sterowanie, przyciemnianie, planowanie i dynamiczne sceny oświetleniowe (npMieszanie kolorów RGBWna imprezy rozrywkowe, jak wskazano w CN 221483554 U). Wbudowane czujniki mogą dostarczać dane na temat zużycia energii, godzin pracy, a nawet monitorowania stanu osprzętu w czasie rzeczywistym-, umożliwiając konserwację predykcyjną.

Wyzwania branżowe i praktyczne rozwiązania

Wyzwanie 1: Wysoka inwestycja początkowa i uzasadniający zwrot z inwestycji.

Rozwiązanie:Przeprowadź szczegółową analizę kosztów cyklu życia (LCCA). Chociaż początkowe koszty są profesjonalneOprawy oświetlenia stadionowego LEDjest wyższy, zwrot z inwestycji osiąga się dzięki oszczędności energii (często 50-70%), zmniejszonej konserwacji (dłuższa żywotność, naprawy modułowe) i niższym obciążeniom chłodniczym w obiektach wewnętrznych. Rabaty na usługi komunalne i zachęty rządowe na rzecz energooszczędnych modernizacji mogą jeszcze bardziej poprawić rentowność finansową.

Wyzwanie 2: Spełnianie złożonych i ewoluujących standardów federacji sportowych.

Rozwiązanie:Nawiąż współpracę z projektantami i producentami oświetlenia na wczesnym etapie projektu. Określ osprzęt za pomocąregulowana optyka i precyzyjne możliwości celowania. Przed instalacją należy upewnić się, że proponowany projekt został zweryfikowany za pomocą oprogramowania do symulacji fotometrycznej (np. Dialux, Relux) pod kątem odpowiednich norm (FIFA, IES RP-6, EN 12193).

Wyzwanie 3: Zapewnienie-długoterminowej wydajności i spójności kolorów.

Rozwiązanie:Wybierz oprawy renomowanych producentów, którzy podają szczegółowe informacjeLM-80 (podtrzymanie strumienia świetlnego LED)ITM-21 (przewidywany czas życia)raporty. Szukaj gwarancji obejmujących nie tylko oprawę, ale także gwarantujących minimalny strumień świetlny (np. L70 > 100 000 godzin) i tolerancję zmiany koloru w czasie. Jak już omówiono, prawidłowy projekt termiczny ma fundamentalne znaczenie dla spełnienia tych gwarancji.

Wniosek

Nowoczesne Oświetlenie stadionowe LEDto wyrafinowany system elektromechaniczny, w którym zbiegają się postępy w inżynierii cieplnej, optyce i inteligentnym sterowaniu. Spełniając podstawowe wymagania, takie jak efektywne odprowadzanie ciepła, precyzyjna kontrola światła przy minimalnym olśnieniu oraz elastyczna, trwała konstrukcja, te rozwiązania oświetleniowe wyznaczają nowy standard w oświetleniu obiektów sportowych i dużych-powierzchni. W miarę jak inicjatywy dotyczące inteligentnych miast i zrównoważonego rozwoju nabierają tempa, rolę zaawansowanych, połączonych rozwiązań nabierają coraz większe znaczenieSystemy oświetlenia stadionowego LED staną się ważniejsze w tworzeniu wydajnych,-wydajnych i wielofunkcyjnych-miejsc publicznych.

Zintegrowane słowa kluczowe z długim{{0}ogonem:

wysokowydajne-oprawy oświetlenia stadionowego LED

profesjonalne-oświetlenie boisk sportowych

modułowa i regulowana konstrukcja oświetlenia stadionu zewnętrznego

zoptymalizowane termicznie naświetlacze LED do aren

inteligentne i połączone systemy oświetlenia obiektów sportowych

Referencje

Odpowiednia autorytatywna literatura

Towarzystwo Inżynierii Oświetlającej (IES). *IES RP-6-15: Zalecana praktyka dotycząca oświetlenia terenów sportowych i rekreacyjnych*. Kompleksowy standard projektowania oświetlenia w wielu dyscyplinach sportowych.
Link: https://www.ies.org/standards/

Międzynarodowa Federacja Związku Piłki Nożnej (FIFA).Stadiony piłkarskie FIFA: Przewodnik po oświetleniuWydanie . 2022. Szczegółowe wymagania dotyczące oświetlenia boisk piłkarskich do celów treningowych, zawodów i programów telewizyjnych.

Zhai, Y., Ma, Y. i Wang, J.„Zarządzanie termiczne układami LED-wysokiej mocy do oświetlenia stadionów: recenzja”.WStosowana Inżynieria Cieplna, tom. 195, 2021. Naukowy przegląd zaawansowanych strategii termicznych.
Link: https://www.sciencedirect.com/journal/applied-inżynieria-termiczna

Notatki

UGR (ujednolicony współczynnik odblasków):Bezwymiarowa metryka zdefiniowana przez CIE, używana do ilościowego określania olśnienia psychologicznego pochodzącego od opraw oświetleniowych w środowisku wewnętrznym lub zewnętrznym. Niższy UGR oznacza mniej postrzegane odblaski.

LM-80 i TM-21:LM-80 to zatwierdzona przez IES-metoda pomiaru spadku wartości strumienia świetlnego źródeł światła LED. TM-21 to metoda prognozowania długoterminowego utrzymania strumienia świetlnego na podstawie danych LM-80 (np. szacowanie czasu do L70-70% początkowej mocy świetlnej).

L70/L90:Oznaczenie wskazujące żywotność produktu LED, zdefiniowaną jako liczba godzin potrzebnych, aby moc świetlna spadła do 70% lub 90% wartości początkowej w określonych warunkach.

DALI (cyfrowy adresowalny interfejs oświetleniowy):Standaryzowany,-dwuprzewodowy protokół cyfrowy do sterowania oświetleniem, który umożliwia indywidualne adresowanie, przyciemnianie i przesyłanie informacji zwrotnych o stanie z każdego statecznika lub sterownika.
