Światła liniowe LED AC i DC: profesjonalny przewodnik po biegach-długodystansowych
Wprowadzenie: Podstawowy dylemat w oświetleniu architektonicznym

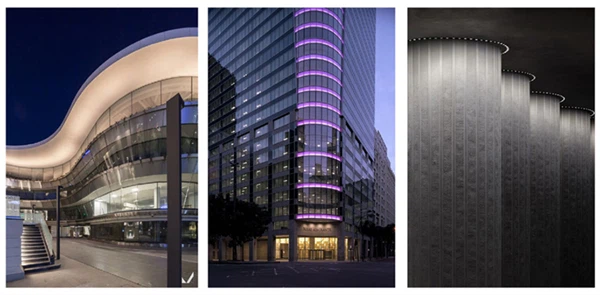

W projektowaniu oświetlenia architektonicznego i krajobrazowego pojawia się częste i krytyczne pytanie: czy planując projekt wymagający połączenia wielu lamp liniowych w sposób ciągły, czy wybrać oprawy zasilane prądem zmiennym-czy stałym? Ta decyzja jest najważniejsza, szczególnie w przypadku dużych instalacji, takich jak oświetlenie wnęk, mycie elewacji lub oświetlenie obwodowe, które wymagają 15, 20 lub nawet więcej opraw w jednym łańcuchu.
Wybór pomiędzy AC i DC nie jest jedynie kwestią techniczną; ma to zasadniczy wpływ na wykonalność, koszt, wydajność i-długoterminową niezawodność projektu. Dokonanie złego wyboru może prowadzić do przyciemnienia oświetlenia, awarii systemu i kosztownych przeróbek. Ten obszerny przewodnik przybliży ten temat, dostarczając jasnego, profesjonalnego uzasadnieniaLiniowe lampy LED-zasilane prądem przemiennym to zdecydowanie najlepszy wybór w przypadku-długodystansowych instalacji składających się z 15 lub więcej opraw.
Werdykt: AC jest zdecydowanym zwycięzcą na długich dystansach
W przypadku projektu wymagającego połączenia szeregowego 15 lamp liniowych,Oprawy wysokiego napięcia prądu przemiennego- są zdecydowanie zalecanym i często jedynym realnym profesjonalnym rozwiązaniem.Próba wykonania tego samego projektu ze standardowymi lampami niskiego-prądu stałego (DC) z dużym prawdopodobieństwem zakończy się niepowodzeniem z powodu podstawowego problemu elektrycznego:spadek napięcia.
W poniższych sekcjach omówiono przyczyny techniczne stojące za tym werdyktem, dostarczając szczegółowe porównanie i praktyczne wskazówki dotyczące instalacji.
Podstawowe wyzwanie: zrozumienie spadku napięcia
Spadek napięcia to najważniejsza koncepcja, którą należy uwzględnić podczas planowania długiego okresu eksploatacji diod LED. Jest to stopniowa utrata ciśnienia elektrycznego (napięcia) podczas przepływu prądu przez przewodnik (drut). Wszystkie przewody mają naturalną rezystancję, co powoduje utratę napięcia pomiędzy źródłem zasilania a obciążeniem (światłem LED).
Dylemat DC:Wyobraź sobie system prądu stałego zaczynający się od 24 V. Pierwsza lampa otrzymuje idealne napięcie 24 V. Gdy prąd płynie do drugiego, trzeciego i czwartego światła, traci trochę napięcia w stosunku do rezystancji drutu. Zanim osiągnie 10. światło, napięcie może wynosić tylko 20 V. Do 15. światła może wynosić już 15 V. Ponieważ diody LED do prawidłowego działania wymagają minimalnego napięcia, powoduje to:
Znaczące przyciemnieniena koniec biegu.
Migocącylub niestabilna wydajność.
Kompletna porażkaaby włączyć ostatnie urządzenia w łańcuchu.
Zaleta AC:Rozważmy teraz system prądu przemiennego zaczynający się od 120 V lub 220 V. Chociaż występuje to samo fizyczne zjawisko spadku napięcia, procentowa strata jest znikoma. Spadek 10 V w obwodzie 220 V to strata mniejsza niż 5%, co mieści się w granicach tolerancji roboczej sterownika LED wewnątrz każdej oprawy. Rezultatem jeststała, jednolita jasność od pierwszego do piętnastego urządzenia.
Analogia: system wodociągów
Układ prądu stałego:Używanie systemu prądu stałego na 15 lamp przypomina próbę podlewania 15 roślin w rzędzie wąskim wężem ogrodowym. Ciśnienie wody (napięcie) w kranie jest duże, ale przy ostatniej instalacji staje się jedynie strużką.
System klimatyzacji:Korzystanie z systemu klimatyzacji przypomina używanie-węża strażackiego o dużej średnicy. Ogromne ciśnienie początkowe zapewnia, że każda roślina, od pierwszej do ostatniej, otrzymuje silny i spójny strumień wody.
AC kontra DC: szczegółowa analiza porównawcza
Poniższa tabela zawiera-porównanie- kluczowych cech charakterystycznych dla serii 15 meczów.
| Funkcja | Lampy liniowe LED AC (np. 120 V/220 V) | Lampy liniowe LED DC (np. 12 V/24 V) | Wpływ na Twój projekt 15 świateł |
|---|---|---|---|
| Napięcie robocze | Wysoka (100-277 V AC) | Niski (12/24 V DC) | Czynnik decydujący.Wysokie napięcie prądu przemiennego z natury pokonuje spadki napięcia na dużych dystansach. |
| Spadek napięcia | Minimalny wpływ; stała jasność. | Poważny wpływ; przyciemnienie i awaria na końcu cyklu. | Prąd stały jest praktycznie bezużyteczny w przypadku 15 lamp bez skomplikowanego i kosztownego wtrysku mocy w punkcie środkowym. |
| Bieg serii Max | Bardzo wysoki(często może rozciągać się na 50-100+ metrów) | Bardzo niski(zwykle maksymalnie 5-10 metrów na bieg) | Oprawy AC zostały zaprojektowane i przystosowane do długich, ciągłych przebiegów, z łatwością mieszcząc 15 jednostek. |
| Instalacja i okablowanie | Proste i elastyczne. Można je połączyć szeregowo-bezpośrednio ze standardowego gniazdka elektrycznego. | Złożony. Wymaga dużego, scentralizowanego źródła zasilania prądem stałym i okablowania o grubych-przekrojach, aby zminimalizować spadek. | AC upraszcza okablowanie, zmniejsza liczbę potrzebnych punktów zasilania i zapewnia większą elastyczność układu. |
| Koszt systemu | Wyższy koszt-urządzenia, ale niższy całkowity koszt systemu w przypadku długich serii. | Niższy koszt-urządzenia, ale znacznie wyższy koszt zasilaczy i grubego-przewodu miedzianego. | W przypadku biegu na 15 świateł,całkowity koszt instalacji systemu klimatyzacji jest prawie zawsze niższy i bardziej wydajny. |
| Bezpieczeństwo | Wymaga profesjonalnego montażu przez uprawnionego elektryka ze względu na wysokie napięcie. | Bezpieczniejsza obsługa podczas-faz okablowania niskiego napięcia. | Bezpieczeństwo jest zapewnione, jeśli zostanie zainstalowany zgodnie z kodem przez wykwalifikowanego specjalistę. |
Poradnik praktyczny: Określanie i instalowanie lamp liniowych prądu przemiennego
Wybór lamp AC to pierwszy krok. Właściwa specyfikacja i instalacja mają kluczowe znaczenie dla sukcesu.
1. Potwierdź najważniejsze specyfikacje urządzenia:
Przed zakupem musisz zweryfikować u swojego dostawcy dwa kluczowe parametry:
Maksymalna długość biegu:Całkowita liczba metrów lub stóp, które może zasilać pojedynczy obwód.
Maksymalne obciążenie:Całkowita liczba watów lub urządzeń, które można podłączyć do jednego obwodu.
Przykład obliczeń:Jeśli każde z 15 urządzeń ma moc 20 W, całkowite obciążenie wyniesie 300 W. Upewnij się, że w specyfikacji produktu podano maksymalne obciążenie wyższe niż 300 W (np. maks. 500 W). Nigdy nie przekraczaj limitów podanych przez producenta.
2. Zaplanuj obwód elektryczny:
Wskaźnik drutu:Nawet w przypadku prądu przemiennego ważne jest użycie przewodu o odpowiedniej średnicy. W przypadku 15 opraw o mocy 300 W w obwodzie 120 V: aKabel 14/2 lub 12/2 AWGjest zwykle wystarczające. Skonsultuj się ze swoim elektrykiem.
Dedykowany obwód:Dobrą praktyką jest umieszczenie całej serii 15 lamp na osobnym, dedykowanym wyłączniku, aby uniknąć przeciążenia i umożliwić niezależne sterowanie.
3. Nadaj priorytet profesjonalnej instalacji:
Skorzystaj z pomocy licencjonowanego elektryka:Praca przy zasilaniu prądem zmiennym-o wysokim napięciu jest niebezpieczna i musi być wykonywana przez certyfikowanego specjalistę, aby zapewnić zgodność z lokalnymi przepisami elektrycznymi i normami bezpieczeństwa.
Test przed ostatecznym zamocowaniem:Przed trwałym zamontowaniem wszystkich 15 opraw należy je tymczasowo podłączyć i włączyć. Sprawdź, czy każde urządzenie świeci równomiernie i czy elementy sterujące (ściemniacze, kontrolery) działają zgodnie z oczekiwaniami. Zapobiega to kosztownym i czasochłonnym-rozwiązywaniu-poinstalacyjnych problemów.
Wniosek: Podstawowa decyzja dotycząca bezbłędnego oświetlenia
Wybór pomiędzy prądem przemiennym i stałym w przypadku długich serii liniowych świateł LED jest kwestią fundamentalną. W przypadku projektu obejmującego 15 lub więcej urządzeń w serii dowody są przytłaczające:Liniowe lampy LED-zasilane prądem przemiennym to jedyny wybór-profesjonalny.
Skutecznie eliminują paraliżujący problem spadku napięcia, zapewniają stałą wydajność od początku do końca, upraszczają proces instalacji i często skutkują niższym całkowitym kosztem projektu. Rozumiejąc uzasadnienie tego zalecenia i postępując zgodnie z praktycznymi krokami dotyczącymi specyfikacji i instalacji, możesz mieć pewność, że Twój projekt oświetleniowy osiągnie płynny, profesjonalny i oszałamiający efekt wizualny, jaki sobie wyobrażasz.
