Przewodnik „zrób to sam” dotyczący instalowania 3-kierunkowych włączników światła
Podczas gdy inteligentne urządzenia domowe oferują zaawansowaną kontrolę oświetlenia, tradycyjny przełącznik 3-pozycyjny pozostaje popularnym wyborem ze względu na jego praktyczność i wygodę. Taka konfiguracja umożliwia sterowanie pojedynczą oprawą oświetleniową z dwóch różnych lokalizacji, dzięki czemu idealnie nadaje się do klatek schodowych, korytarzy i dużych pomieszczeń.
Zrozumienie przełączników 3-kierunkowych
Trójdrożny system przełączników wykorzystuje dwa specjalne przełączniki, które współpracują w celu sterowania jednym światłem z dwóch lokalizacji. W przeciwieństwie do standardowych przełączników, które po prostu włączają i wyłączają światło z jednego miejsca, przełączniki 3-kierunkowe tworzą bardziej elastyczny system, w którym:
Jeśli oba przełączniki są wyłączone, światło jest wyłączone
Jeśli którykolwiek z przełączników jest włączony, światło się włącza
Możesz włączyć lub wyłączyć światło z dowolnego miejsca

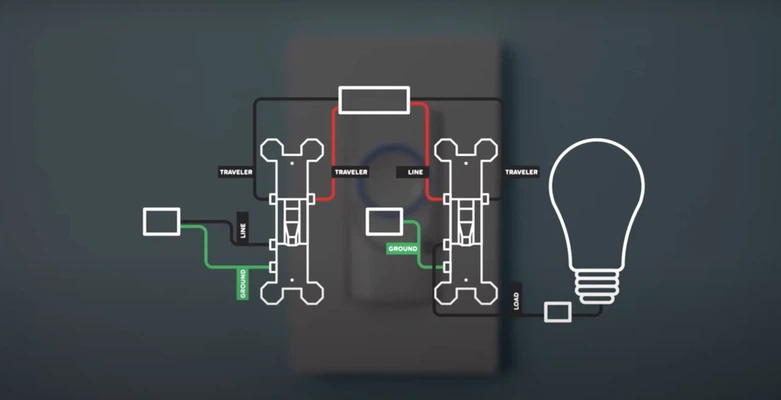

Osiąga się to poprzez system okablowania, który obejmuje wspólny zacisk i dwa zaciski podróżne na każdym przełączniku. Przewody jezdne przenoszą sygnał elektryczny między przełącznikami, podczas gdy wspólny zacisk łączy się ze źródłem zasilania lub oprawą oświetleniową.
Niezbędne narzędzia i materiały
Przed rozpoczęciem zbierz następujące przedmioty:
Dwa przełączniki 3-pozycyjne
Wkrętaki (płaskie i Phillips)
Ściągacz izolacji
Szczypce-igłowe
Tester napięcia
Nakrętki druciane
Taśma elektryczna
Bezpieczeństwo przede wszystkim
OSTRZEŻENIE:Przed rozpoczęciem jakichkolwiek prac elektrycznych należy zawsze wyłączyć zasilanie wyłącznikiem automatycznym. Użyj testera napięcia, aby sprawdzić, czy zasilanie jest wyłączone. Jeśli nie czujesz się komfortowo pracując z energią elektryczną, zatrudnij wykwalifikowanego elektryka. Wszystkie prace muszą być zgodne z lokalnymi przepisami elektrycznymi.
Kroki instalacji
Krok 1: Usuń stare przełączniki
Wyłącz zasilanie wyłącznikiem automatycznym
Użyj testera napięcia, aby upewnić się, że nie ma zasilania
Odkręć śruby płyty czołowej i ostrożnie wyciągnij przełączniki z puszek ściennych
Zrób zdjęcia istniejącego okablowania w celach informacyjnych
Odłącz przewody od starych przełączników
Krok 2: Podłącz przewody do nowych przełączników
Podłącz przewód uziemiający (zwykle gołą miedź lub zielony) do zielonej śruby uziemiającej
Znajdź wspólny zacisk (zwykle w ciemniejszym kolorze) i podłącz wspólny przewód
Podłącz dwa przewody podróżne do pozostałych zacisków
Zabezpiecz wszystkie połączenia za pomocą nakrętek drutowych i owiń taśmą izolacyjną
Krok 3: Bezpieczne przełączniki
Ostrożnie wepchnij przewody i przełączniki z powrotem do skrzynek elektrycznych
Użyj śrub, aby przymocować przełączniki do skrzynek
Upewnij się, że żadne przewody nie są przyciśnięte ani odsłonięte
Krok 4: Zakończ instalację
Przymocuj płyty czołowe za pomocą dostarczonych śrub
Przywróć zasilanie wyłącznika automatycznego
Przetestuj oba przełączniki, aby upewnić się, że działają prawidłowo
Sprawdź, czy oświetleniem można sterować z obu lokalizacji
Rozwiązywanie typowych problemów
Nieprawidłowe okablowanie może prowadzić do:
Przełączniki nie działają prawidłowo
Zadziałanie wyłączników automatycznych
Ograniczona kontrola z jednego miejsca
Jeśli napotkasz problemy:
Dokładnie-sprawdź wszystkie połączenia na swoich zdjęciach
Upewnij się, że wspólne przewody są prawidłowo zidentyfikowane
Sprawdź, czy przewody podróżnego są prawidłowo podłączone
Prawidłowo wykonana instalacja przełącznika 3-kierunkowego zapewnia wygodne sterowanie oświetleniem, które zwiększa zarówno funkcjonalność, jak i bezpieczeństwo w domu. Nie spiesz się, wykonuj uważnie każdy krok i ciesz się satysfakcją z opanowania tego praktycznego projektu elektrycznego.
